뉴론 Jupyter 사용자 지침서

슈퍼컴퓨팅인프라센터 2020. 5. 28. 09:15



1. Jupyter 개요



. JupyterHub



        ○ JupyterHub 란 멀티 사용자 환경에서 주피터 랩/노트북을 사용할 수 있는 오픈소스 소프트웨어를 뜻한다.

        ○ JupyterHub는 다양한 환경 (JupyterLab, Notebook, RStudio, Nteract )을 지원할 뿐만 아니라 인증 서버 (OAuth, LDAP, GitHub     및 배치 스케줄러와도 (PBSPro, Slurm, LSF ) 유연하게 연동 가능하다.

        ○ JupyterHub는 컨테이너 관리 플랫폼인 Kubernetes와도 연동이 쉬워 컨테이너 기반의 클라우드 환경에 쉽게 연동 가능하다.



        ※ Neuron 기반 JupyterHub5호기 Bright LDAP, OTP 인증기능을 추가하였고 Slurm 배치 스케줄러와 연동하여 자원을 할당하여     Jupyter 실행하고 현재 defaultJupyter Notebook을 제공하고 추가로 JupyterLab 제공한다.




. Jupyter Notebook



        ○ Jupyter Notebook은 웹 기반의 오픈소스 어플리케이션으로 프로그래머들에게 문서 생성, 코드 생성 및 실행, 수학적 라이브러리를     사용한 데이터 시각화, 통계 모델링, 머신러닝/딥러닝 프로그래밍에 사용한다.

        ○ 40 여개의 프로그래밍 언어 즉 Python, R, Julia, Scala등을 지원한다.

        ○ 프로그래밍 언어로 작성한 코드는 HTML, 이미지, 동영상 파일, LaTeX 등 다양한 타입으로 변환 가능하다.

        ○ Apache Spark, Pandas, Scikit-learn, ggplot2, Tensorflow 등 다양한 툴/라이브러리들과 연동 가능하다.



. JupyterLab



        ○ JupyterLabJupyter Notebook 인터페이스에 사용자 편의를 위한 기능들을 추가하여 확장 가능한 모듈로 구성된다.

        ○ Jupyter Notebook과 달리 하나의 작업 화면에 Tabs Splitters를 사용하여 여러 개의 도큐먼트 또는 다른 기능을 제공한다.


. IPyParallel



        ○ IPyParallel 프로젝트는 인터렉티브 클러스터 컴퓨팅을 위한 파이썬 모듈로 인터렉티브 파이썬 병렬환경을 제공한다.

        ○ Jupyter Notebook에 플러그인으로 확장가능하며 IPython Clusters Tab으로 Jupyter Notebook을 통해 사용 가능하다.






2. 스크립트를 통한 Jupyter 실행


        ※ 최초 한번만 실행하며 환경설정이 완료되면 즉시 웹 페이지에 접속하여 (. JupyterHub 웹 페이지 접속 참고) JupyterLab/Notebook을 사용 가능하다.





. 스크립트 실행


- 터미널로 로그인 노드 (neuron.ksc.re.kr) 에 접속하여 다음 스크립트 /apps/jupyter/kisti_conda_jupyter.sh 를 실행한다.

- 스크립트를 실행하면 /scratch/[사용자ID]/.conda/envs 디렉터리에 notebook Conda 환경이 만들어지고 jupyterhub, JupyterLab, Notebook, Tensorflow, ipyparallel 패키지들이 자동으로 설치되고 멀티 GPU 환경에 필요한 cudatoolkit=10.0 cudnn이 설치된다. (8분 소요)


이 파일은 한번만 실행하면 되고 그 다음부터는 바로 웹 페이지 접속하여 사용 가능하다.

실행파일은 공유 디렉터리에서 /apps/jupyter/kisti_conda_jupyter.sh 바로 실행 가능하다.

아래 테스트는 사용자ID a1113a01 로 진행하였다.

[a1113a01@glogin02 ~]$ sh /apps/jupyter/kisti_conda_jupyter.sh

... ...

modified /home01/a1113a01/.bashrc

...prepare conda environment for jupyter user.

Exporting CONDA ENVS and PKGS PATH to bash File.

Downloading and Extracting Packages

#################################################################### | 100%

#################################################################### | 100%

#################################################################### | 100%

#################################################################### | 100%

Preparing transaction: done

Verifying transaction: done

Executing transaction: / WARNING conda.core.prefix_data:_load_single_record(167):

Ignoring malformed prefix record at:

/scratch/a1113a01/.conda/envs/notebook/conda-meta/001.pycurl-7.43.0.5-py37h16ce93b_0.json

done


- shell을 다시 시작하고 base 환경 자동 활성화 기능을 꺼야 한다. (한번만 실행)

[a1113a01@glogin01 ~]$ source ~/.bashrc

(base) [a1113a01@glogin01 ~]$ conda config --set auto_activate_base false

(base) [a1113a01@glogin01 ~]$ conda deactivate

base 환경 자동 활성화 기능을 false 로 설정함으로 다음에 base 환경으로 자동 활성화 되는 것을 방지한다. 만약 base 환경으로 활성화 되지 않았으면 source ~/.bashrc 이후 바로 conda activate notebook 명령어를 실행)



- conda notebook 환경을 다음 명령어로 활성화 한다.

[a1113a01@glogin01 ~]$ conda activate notebook

(notebook) [a1113a01@glogin01 ~]$



- TensorboardIPyParallel 사용을 원하는 사용자는 웹 페이지에 접속하기 전에 Jupyter notebook/JupyterLab tensorboardipyparallel 확장 패키지를 설치해야 한다. KISTI에서 제공하는 자동 설치 스크립트 /apps/jupyter/kisti_conda_plugins.sh 를 실행하여 설치치할 수 있다. (5분 소요)

주의: 반드시 notebook 사용자 환경에서 실행해야 한다.

(notebook) 757% [a1113a01@glogin01 ~]$ sh /apps/jupyter/kisti_conda_plugins.sh

Installing /scratch/a1113a01/.conda/envs/notebook/lib/python3.7/site-packages/ipyparallel/nbextension/static -> ipyparallel

Up to date: /scratch/a1113a01/.conda/envs/notebook/share/jupyter/nbextensions/ipyparallel/clusterlist.css

Up to date: /scratch/a1113a01/.conda/envs/notebook/share/jupyter/nbextensions/ipyparallel/clusterlist.js

Up to date: /scratch/a1113a01/.conda/envs/notebook/share/jupyter/nbextensions/ipyparallel/main.js

- Validating: OK



To initialize this nbextension in the browser every time the notebook (or other app) loads:

jupyter nbextension enable ipyparallel --py --sys-prefix

Enabling tree extension ipyparallel/main...

- Validating: OK

Enabling: ipyparallel.nbextension

- Writing config: /scratch/a1113a01/.conda/envs/notebook/etc/jupyter

- Validating...

ipyparallel.nbextension OK

[ProfileCreate] Generating default config file: '/home01/a1113a01/.ipython/profile_slurm/ipython_config.py'

[ProfileCreate] Generating default config file: '/home01/a1113a01/.ipython/profile_slurm/ipython_kernel_config.py'

[ProfileCreate] Generating default config file: '/home01/a1113a01/.ipython/profile_slurm/ipcontroller_config.py'

[ProfileCreate] Generating default config file: '/home01/a1113a01/.ipython/profile_slurm/ipengine_config.py'

[ProfileCreate] Generating default config file: '/home01/a1113a01/.ipython/profile_slurm/ipcluster_config.py'

이제부터 사용자는 직접 웹에 접속하여 Jupyter 노트북을 사용할 수 있다. (여기까지 작업들은 한번만 실행)




. JupyterHub 웹 페이지 접속


- https://jupyter.ksc.re.kr 에 접속하여 신청 받은 뉴런 계정, OTP, 비밀번호를 입력한다.


- 메인 화면에서 자원 사용현황 확인 및 Refresh 버튼을 클릭하여 자원 사용 현황을 업데이트할 수 있다.




. (Queue) 선택 및 Jupyter 실행

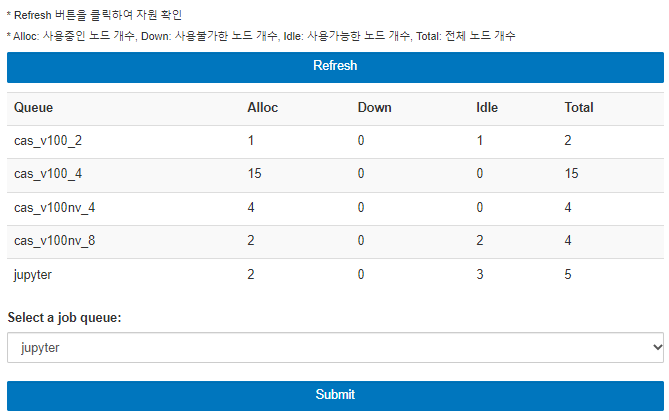

- Jupyter 실행 전 Refresh 버튼을 클릭하여 자원 현황을 확인

Alloc: 사용중인 노드 개수

Idle: 사용가능한 노드 개수

Down: 사용불가한 노드 개수

Total: 전체 노드 개수


- Queue 정보 확인

jupyter queue (무료): 환경 설치, 전처리, 디버깅 용도

other queues (유료): 딥러닝/머신러닝 등 모델 실행 및 시각화 용도

jupyter queue는 현재 3개 노드로 최대 30Jupyter Notebook 실행 가능하고 (사용자 한명당 1Jupyter) 시각화, 모델 수행도 가능하지만 무료로 자원 공유형태이기 때문에 접속한 사용자가 많을수록 지연이 발생한다.

jupyter 큐 외 other queues 들은 1개 노드를 독점하여 Jupyter Notebook을 실행함으로 노드의 GPU자원을 최대로 사용할 수 있다. (뉴론 과금 표를 참고)

※ 유료 과금 정책은 기존 Neuron 시스템 과금 정책을 따르고 관련 정보는 국가슈퍼컴퓨팅 홈페이지 요금안내 페이지 (https://www.ksc.re.kr/jwjg/gjbg/ygan)에서 확인 가능하다.

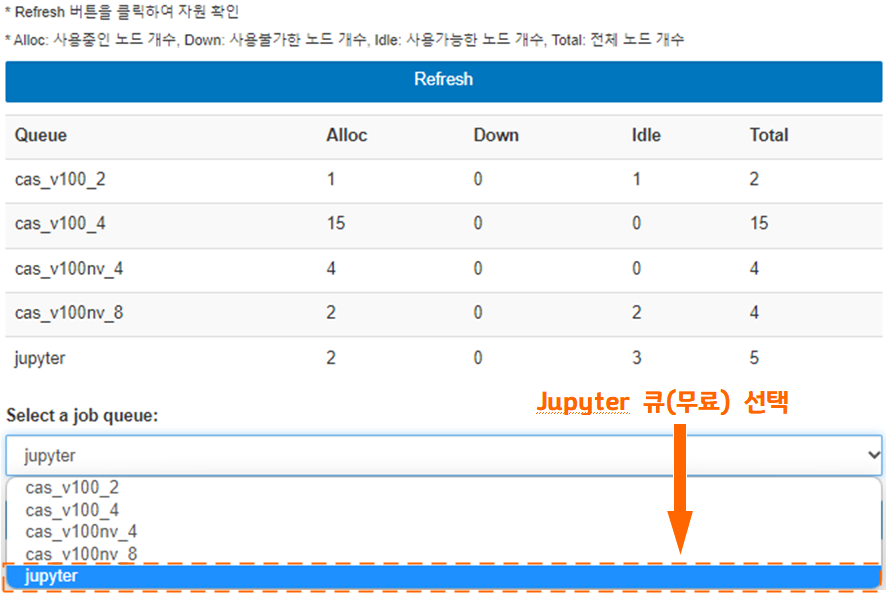

- Job queue 에서 해당 queue를 선택하고 Submit버튼을 클릭하여 Jupyter Notebook 실행 (other queues로도 실행 가능하나, 과금 발생. 과금 정보는 KSC 홈페이지 Neuron 과금 정보 참고)



- 다음과 같은 화면이 몇 초간 진행 되면서 자원 할당이 진행된다.



- Defaulthttps://jupyter.ksc.re.kr/user/a1113a01/tree Jupyter Notebook 화면이 실행된다.



3. Jupyter Notebook 사용 방법



. Jupyter 작업 환경



Jupyter 환경 디렉터리: /scratch/[사용자ID]/.conda/envs/notebook

로그 저장 디렉터리: /scratch/[사용자ID]/log/작업ID.log

작업 파일 저장 디렉터리: /scratch/[사용자ID]/workspace/



※ 사용자는 본인이 필요로 하는 머신러닝/딥러닝 라이브러리들을 .../notebook conda 환경에 설치하기 때문에 기본 쿼터가 큰 /scratch/사용자ID/ 에 설치된다. (Jupyter 실행 후 발생하는 로그파일도 /scratch/사용자ID/ 에 저장)

※ 사용자가 작성한 코드는 /scratch/사용자ID/ 에 저장된다.

※ conda 환경 백업을 위한 conda 환경 내보내기 및 가져오기 관련 정보는 KISTI 홈페이지 소프트웨어 지침서에서 확인할 수 있다.




. Jupyter Notebook 사용 방법


- Menu BarsFiles/Running/IPython Clusters로 구성되어 있다.


- Menu Bar -> Running 은 현재 실행 중인 세션들을(Terminal, Notebook, Tensorboard) 모니터링 및 삭제 가능하다.


- Menu Bar -> IPython Clusters 는 프로파일 기반 파이썬 병렬 엔진을 시작/종료 가능하다. (IPython Parallel 프로파일 작성 방법은 라. IPyParallel 실행 부분 참고)


- New 클릭 시 Python3/Text File/Floder/Terminal/Tensorboard 신규 생성이 가능하다.




. JupyterLab 전환 방법


- 웹 브라우저에 다음과 같이 주소 끝 treelab으로 수정하면 JupyterLab으로 전환 가능하다.

- Notebook 화면 https://jupyter.ksc.re.kr/user/a1113a01/tree

- JupyterLab 화면 https://jupyter.ksc.re.kr/user/a1113a01/lab



JupyterLab 자세한 사용 방법은 [부록 1] 참고









4. 머신러닝/딥러닝 예제 코드 실행하기



. 예제 코드 실행에 필요한 라이브러리 설치



- New->Terminal 클릭하여 머신러닝/딥러닝에 필요한 라이브러리를 설치한다.

- 터미널 환경에서 conda activate notebook 명령어로 notebook 환경을 활성화하고 notebook 환경에 필요한 라이브러리를 설치한다.

반드시 notebook conda 환경에 설치해야 Jupyter 웹 화면에 적용된다.


- notebook 환경에 사용자가 원하는 머신러닝/딥러닝 관련 라이브러리 설치 (본 예제는 머신러닝 프레임워크 Keras, pandas, numpy, scipy 등 흔히 사용되는 라이브러리들을 conda로 설치하는 과정이며, 본 예제에 필요한 라이브러리 설치 시 약 7분 소요)

772% [a1113a01@gpu06 workspace]$ conda activate notebook

(notebook) 773% [a1113a01@gpu06 workspace]$ conda install theano keras graphviz numpy scipy scikit-learn matplotlib pandas pydot -y




- 설치 완료 확인




. 예제 코드 작성 및 실행


- Home Page 로 돌아가 Menu Bar -> Files 에서 예제 파일 iris_ex.ipynb를 클릭한다.


- Jupyter Notebook이 실행되면 Shift+Enter로 예제 코드를 실행한다.

실행 과정에 나오는 warning 들은 무시 가능하며, 동일 코드를 재실행 시 warning 메시지가 출력되지 않는다. (warning 내용은 코딩 시 버전에 따른 문법적 제시 안내)



- matplotlib 라이브러리를 사용한 그래프 출력








. Tensorboard 실행


- Menu Bar -> Files 에서 tfboard_ex.ipynb를 클릭한다.


- Shift+Enter로 코드를 실행한다. (약 1분 소요)





- Tensorboard 실행 후 Home Page -> New -> Tensorboard -> Current directory를 클릭한다.

Files logs 폴더가 생성되며 여기에 로그 데이터가 저장된다.


혹은 logs 폴더를 클릭한 후 Tensorboard 버튼이 생성되면 클릭


- TensorBoard -> Scalars


- TensorBoard -> Graphs



- TensorBoard -> Distributions



- TensorBoard -> Histograms




. IPyParallel 실행

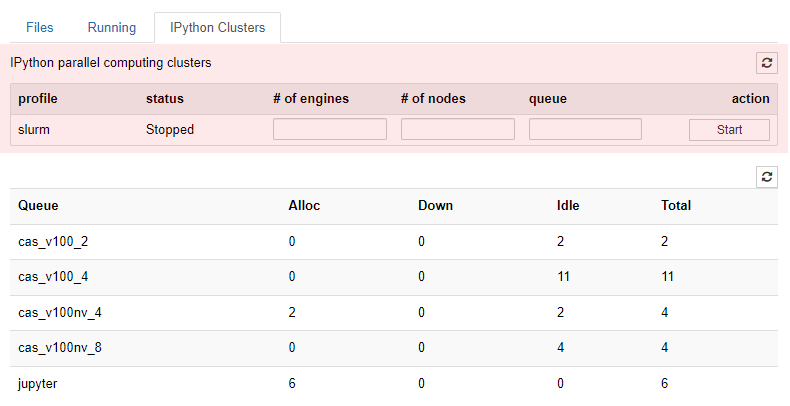

- Menu Bar에서 IPython Clusters 탭을 클릭한다.


- slurm 프로파일에 engine, node, queue 정보를 입력한다.

  engine: 병렬 프로세스 개수

  node: 할당할 계산 노드 개수

  queue: 병렬 작업을 제출할 큐 이름 (아래 자원 현황을 보고 선택)


- start 버튼으로 병렬 엔진 생성 후, 새로 고침하여 확인한다.





. IPyParallel 예제 코드 실행


- Menu Bar -> Files -> ipy_ex.ipynb를 클릭한다.






. 새로운 Launcher 만들기 및 Python 코드 작성


- 아래와 같이 New -> Python 3 메뉴를 클릭하여 새로운 Python 코드의 작성이 가능하다.


- Python 3 커널을 사용할 수 있는 새로운 Jupyter Notebook Launcher가 실행된다.





5. Jupyter 종료 방법



. 실행중인 세션 종료



- 다음 그림과 같이, Running 탭을 클릭하여 실행중인 Terminal Sessions 이나 Kernel, Tensorboard Sessions들을 Shutdown 버튼을 클릭하여 종료한다.

※ 세션을 종료시키지 않고 JupyterHub 웹 페이지를 종료하는 경우, 다음 Jupyter 실행 시에도 그대로 남아있게 된다. (과금은 진행되지 않음)




. Jupyter 종료


- (Jupyter Notebook) Control Panel -> Stop My Server를 클릭한다.




  홈페이지 Logout 시 실행중인 Jupyter 및 세션들은 모두 자동으로 종료된다.





6. Jupyter 환경 초기화 방법


※  conda 가상 환경 notebook 에 pip 으로 설치 할 경우 기존 conda install 로 설치한 패키지들과 버전 충돌이 발생하여 Jupyter 노크북이 실행이 안될 경우 다음과 같은 명령어로 환경 초기화를 해줄 수 있다.


- 터미널로 로그인 노드에서 /apps/jupyter/reset_env.sh 를 실행한다.

- 해당 스크립트를 실행하면 /scratch/[사용자ID]/.conda/envs 디렉터리에 만들어졌던 notebook 가상환경에 설치되었던 모든 패키지들이 삭제되고 처음 jupyter 실행을 위한 기본 패키지들이 다시 설치 된다.

- /sratch/[사용자ID]/workspace/에 데이터는 보존된다.

[a1113a01@glogin02 ~]$ sh /apps/jupyter/reset_env.sh

Remove all packages in environment /scratch/a1113a01/.conda/envs/notebook:

Preparing transaction: done

Verifying transaction: done

Executing transaction: / WARNING conda.core.prefix_data:_load_single_record(167): Ignoring malformed prefix record at: /scratch/acnta03/.conda/envs/notebook/conda-meta/001.pysocks-1.7.1-py37hc8dfbb8_1.json

done


One more step left, please execute these commands !!!!!!!

1. conda activate notebook

2. sh /apps/jupyter/kisti_conda_plugins.sh


[a1113a01@glogin02 ~]$ conda activate notebook

(notebook) [a1113a01@glogin02 ~]$  sh /apps/jupyter/kisti_conda_plugins.sh

- https://jupyter.ksc.re.kr 홈페이지로 접속하여 jupyter 실행하여 잘 동작하는지 확인한다.



[부록 1]



. Jupyter Notebook에서 JupyterLab으로 전환


- 웹 브라우저에서 https://jupyter.ksc.re.kr/user/a1113a01/tree 대신 https://jupyter.ksc.re.kr/user/a1113a01/lab 으로 주소를 수정하고 이동한다.

- Terminal 실행, Launcher 탭에서 Terminal 아이콘을 클릭한다.

Launcher 탭이 보이지 않을 경우 Menu Bar에서 + 아이콘을 클릭한다.













- Tensorboard 실행 후 Menu Bar -> +아이콘 -> Launcher -> Tensorboard 를 클릭한다.









. 실행중인 세션 종료



- 다음과 같이, Left Side Bar에서 Session 탭을 클릭하여 실행중인 Terminal Sessions이나 Kernel Sessions들을 Shut Down 버튼을 클릭하여 종료한다.



※ 세션을 종료시키지 않고 JupyterHub 웹 페이지를 종료하는 경우, 다음 Jupyter 실행 시에도 그대로 남아있게 된다. (과금은 진행되지 않음)



. Jupyter 종료



- (JupyterLab) Jupyter 사용이 끝나면 반드시 Jupyter를 종료시켜 자원을 반납해야 한다. File -> Hub Control Panel 클릭하여 Home 페이지로 이동 후 Stop My Server를 클릭하여 자원을 반납할 수 있다.
